Assistance Electrique Van Raam e-Bike

L’assistance électrique au pédalage sur les vélos Van Raam adaptés

Depuis 2011, Van Raam possède son propre système d'assistance à pédale électrique, le système Silent. Les moteurs, les batteries, le contrôleur, le Smart display et le logiciel ont été développés par et pour Van Raam, notamment pour les vélos adaptés.



Le système Silent se caractérise par :

  • L'opération est simple ;
  • 3 positions d'appui + aide au démarrage ;
  • Moteur pratiquement silencieux ;
  • Les très puissants moteurs électriques ;
  • Une électronique moderne et efficace ;
  • Des piles de très haute qualité et sûres ;
  • Support programmable individuellement et adapté à la limitation ;
  • Le cyclisme en marche avant et en marche arrière avec assistance au pédalage est activé ;

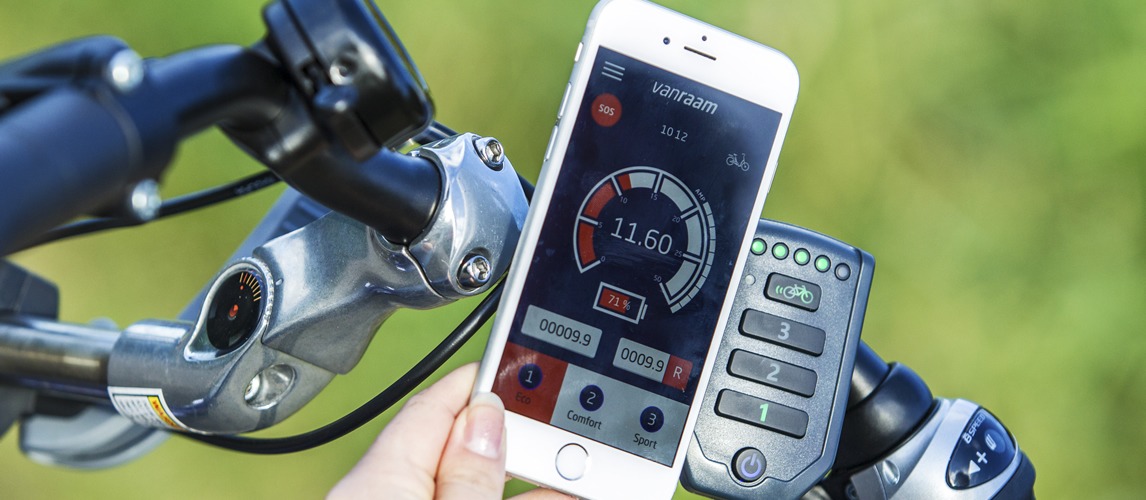

  • Une application pour smartphone permettant de modifier les réglages du vélo, d'envoyer un message SOS et de consulter les données actuelles du vélo telles que la vitesse, la distance, l'état de la batterie.
En 2012, 2013, 2014, 2015, 2016, 2017 et 2018/2019, le système Silent Electro s'est imposé comme un "test-sieger" (vainqueur du test) mondial en Allemagne.

Tous les tricycles équipés du Van Raam Elektrosysteem peuvent être conduits en marche arrière lorsque l'assistance au pédalage est activée. Cela ne s'applique pas si le vélo est équipé d'un frein à rétropédalage.


L’affichage des moteurs Silent

L'affichage intelligent du système Silent Electro est équipé de plusieurs boutons. Bouton marche/arrêt : Vous pouvez allumer le système en appuyant brièvement sur le bouton marche/arrêt. Vous verrez que le système démarre par défaut en position 1. Le système peut être éteint en appuyant sur le bouton marche/arrêt pendant environ 2 secondes.

  • Bouton de mise en marche ;
  • 1 : Mode de soutien 1 (Eco) ;
  • 2 : Mode de soutien 2 (Confort) ;
  • 3 : Mode de soutien 3 (Sport) ;
  • Symbole de la bicyclette: aide au démarrage.

Le système électrique silencieux d'une bicyclette Van Raam utilise différents modes d'assistance, à savoir 1, 2 et 3. La position 1 est utilisée lorsque vous n'avez pas besoin de beaucoup de soutien et que vous souhaitez une portée élevée. La position 2 donne plus de soutien, dans cette position la fourchette est plus petite que dans la position 1. La position 3 est normalement utilisée comme position d'arrimage ou de sport. Ce mode offre un grand soutien pour vous permettre de vous mettre rapidement à niveau et/ou de gravir facilement une colline. La portée de ce mode est souvent un peu plus petite.


Aide au démarrage

Le système Silent electro est équipé d'une aide au démarrage. Lorsque l'aide au démarrage est exploitée, vous obtenez un soutien du système sans mesure. Pour les cyclistes utilisant l'Electro System à partir de juillet 2014, l'aide au démarrage a pour fonction d'apporter un soutien supplémentaire (boost) lors de la pratique du vélo. Si vous actionnez l'aide au démarrage pendant que vous roulez à vélo, vous obtenez un soutien maximal de la position activée, de sorte que vous n'avez plus à appliquer de force.


Indication de la pile

L'état de la batterie est indiqué par des LED de couleur. Cette indication de batterie se compose de cinq LED vertes dont la plus à gauche peut également s'allumer en rouge. L'indicateur de batterie montre à quel point la batterie est pleine. Plus il y a de LED, plus la batterie est pleine. Dès que la dernière LED rouge commence à clignoter, la batterie est presque vide et le moteur ne peut plus fonctionner.  L'éclairage commutable fonctionnera toujours.


Autres fonctions

Le système peut être équipé en option d'un éclairage à commutation centrale. L'éclairage peut être allumé ou éteint à l'aide du bouton de l'écran. L'écran intelligent dispose également d'une fonction de gradation automatique ; toutes les LED s'allument alors moins fort.


Système d'assistance au pédalage avec affichage vidéo des instructions

Vous recherchez des instructions claires et une explication du fonctionnement du système d'assistance au pédalage de Van Raam ? Lisez l'article 'Instruction Van Raam pedal support system display' et regardez la vidéo ci-dessous.


Les piles silencieuses

Jusqu'au milieu de l'année 2012, Van Raam a utilisé des batteries au nickel-hydrure métallique (NIMH). À partir de 2012, Van Raam utilise des batteries au lithium-ion (Li-ion).

Tous les tricycles de Van Raam sont équipés d'une batterie Cube Li-Ion. Le Balance, les tandems à deux roues Kivo et Twinny, les vélos en fauteuil, le vélo rikshaw Chat, et les Viktor et Viktoria ont une batterie Li-Ion Slim.

Les batteries de haute qualité sont fabriquées aux Pays-Bas et peuvent être utilisées pour de nombreux cycles de charge/décharge. Les batteries Li-Ion ont une garantie de 2 ans avec un maximum de 500 cycles de charge/décharge. Les batteries ont une capacité élevée, sur plusieurs vélos il est possible d'utiliser 2 batteries avec une capacité maximale combinée de 1760Wh.

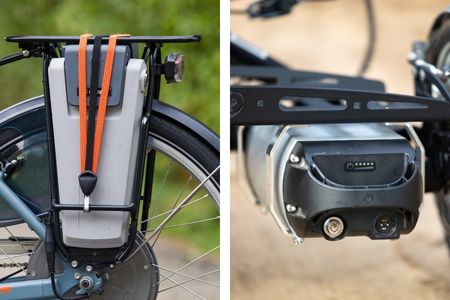

Batteries Van Raam cube batterie slim batterie connecteur Rosenberger
côté gauche : batterie slim, côté droit : batterie cube

Les batteries de Van Raam vont, après une longue période d'inutilisation, passer en mode veille. Cela protège la batterie et elle ne consomme plus d'énergie, ce qui lui donne une plus grande autonomie. Les piles Cube ont une indication sur la poignée. Cette indication comporte cinq LED vertes et un bouton. Lorsque vous appuyez une fois sur le bouton, l'indication indique la capacité de la batterie. En appuyant une fois, la batterie peut également être réveillée en dehors du mode veille.

Gamme de piles Van Raam

L'autonomie de la batterie dépend de nombreux facteurs. Van Raam donne donc une estimation de la portée des batteries. Les facteurs les plus importants sont : la capacité de la batterie et du vélo. Outre le poids total, la force exercée par le cycliste, le mode d'assistance, l'état des pneus, l'état de la route et les conditions météorologiques sont autant de facteurs qui influent sur l'autonomie, qui ne peut être que de 30 kilomètres si elle est négative. Si tout cela est positif, cela peut être plus de 60 kilomètres.



Van Raam moteurs

Trois moteurs différents peuvent être utilisés avec le système Silent, le Silent VR1F, le VR2F et le VR2R. Ces moteurs délivrent une puissance nominale continue de 250 watts. Les moteurs VR2 sont plus puissants que le VR1F.  Ils sont surtout utilisés dans les duobikes plus lourds, en montagne ou lorsque le cycliste a une faible puissance de pédalage. Les moteurs de Van Raam sont des moteurs à entraînement direct sans balais et sans entretien. Les moteurs sont très silencieux et consomment peu d'énergie. Pour en savoir plus sur les moteurs Van Raam, consultez l'article "Pourquoi un moteur à roue avant plutôt qu'un moteur à roue centrale".


En savoir plus sur les moteurs

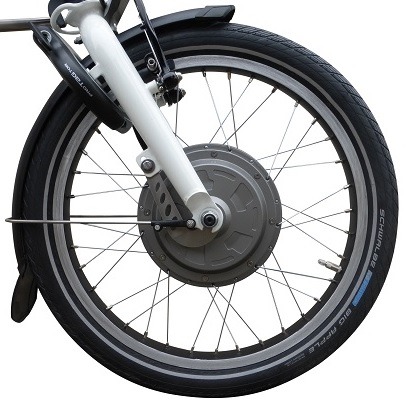

Silent VR1F cyclemoteur Van Raam

Moteur: VR1F Silent

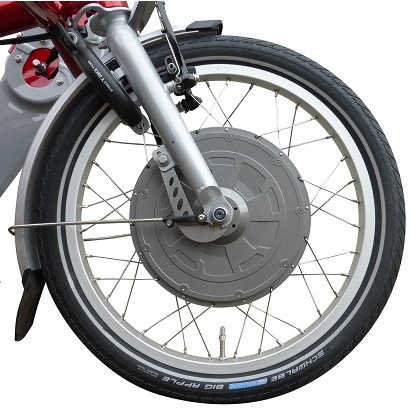

Silent HT VR2F cyclemoteur Van Raam

Moteur: VR2F Silent HT

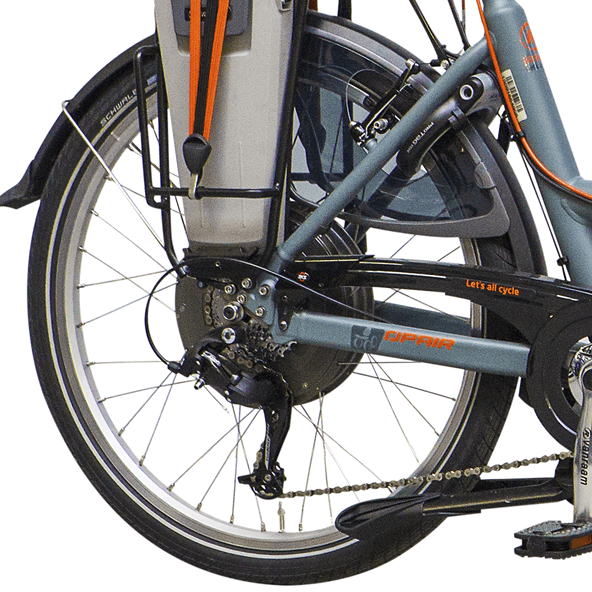

Silent HT VR2R roue arrière motor

Moteur: VR2R Silent HT

Overview Van Raam motors.

  Silent VR1F Silent HT VR2F / VR2R
 Maximal continous rated power   250 W  250 W
 Nominal Voltage  36 V  36 V
 Maximum torque  45Nm  60Nm
 Noise motor  Nill  Nill
Strating aid  Yes Yes
 Backwards function  Yes  Yes
Maximun supported speed  Adjustable, max 25 km/h Adjustable, max 25 km/h
 Power consumption  Low  Low
 Weight  5,7 kg  7 kg
 System  Brushless  /direct drive  Bruchless / direct drive
 Wear sensitivity  Null  Null
 Speed control with throttle possible  Yes  Yes


Accélérer le vélo Van Raam

Une option du système électrique Silent est la poignée d'accélérateur. Chaque vélo équipé d'un système électrique Silent peut être équipé d'un accélérateur à main ou d'un accélérateur au pouce. Avec une poignée d'accélérateur, vous pouvez conduire votre vélo sans pédaler. L'appui dépend du mode d'appui qui est activé. L'accélérateur au pouce est muni d'un interrupteur, avec lequel vous pouvez faire marche arrière sans pédaler. La vitesse en avant et en arrière est d'environ 5 km/h.

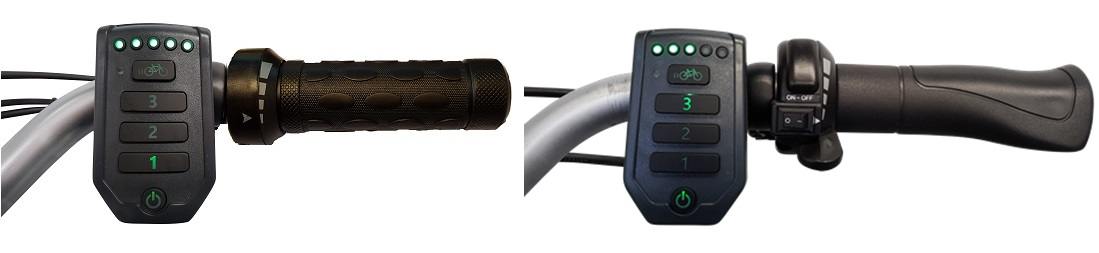

Photo de gauche : accélérateur, photo de droite : Poucette
Photo de gauche : accélérateur, photo de droite : Poucette

Régler le système électrique Silent

Le système Silent Electrical est spacieux et réglable. Le système peut être personnalisé pour chaque client.

Le système peut être contrôlé par la force.  Si le client donne plus de force sur les pédales, l'appui sera plus élevé.  La proportion entre la force exercée par le client et la puissance du support peut être personnalisée.  Le système peut également être contrôlé par le mouvement.  Lorsque le client fait tourner le pédalier, il y aura un support.  C'est ce que l'on appelle le "pedelec".  Souvent, le système est contrôlé par une combinaison de force et de rotation.

Le système est uniquement personnalisé par Van Raam ou des concessionnaires.  Il est possible d'ajuster la recette avec l'application Van Raam.  Cela est possible avec les vélos à partir de mai 2016.  Les vélos plus anciens peuvent être mis à jour afin que ces vélos puissent également être connectés à l'application Van Raam.


Gain de poids du vélo par le support de la pédale

Le poids de votre vélo augmentera grâce à l'appui sur la pédale.  Le poids total du moteur, de la batterie et des autres pièces dépend du type.  Il varie entre 9 et 15 kilos de poids supplémentaire.


Manuel de l'utilisateur Vélo(s) adapté(s) de Van Raam

Pour le manuel complet de l'utilisateur de la force de pédalage, lisez le manuel de l'utilisateur de votre vélo.  Vous pouvez trouver le manuel d'utilisation de votre vélo sur le site web de Van Raam, sous la rubrique prix/documentation du vélo.

Si vous avez des questions sur l'entretien ou la gamme, consultez notre foire aux questions (FAQ).


Garantie

Veuillez noter que vous avez reçu un système de support de pédale Van Raam assemblé en usine. Le système Silent est reconnu par les logos Van Raam sur la batterie, l'affichage et les caractéristiques spécifiques comme la conduite en marche arrière.

Attention: Lorsque des ajustements ou des modifications sont apportés au vélo par d'autres parties que Van Raam ou par vous-même et qu'ils entraînent un dysfonctionnement ou des défauts, la garantie et le marquage CE expirent. L'absence de la marque CE peut poser des problèmes pour l'assurance en cas de dommages ou de responsabilité.

Téléchargements de logiciels

Software for Silent system:

Driver USB Silent
Van Raam Dealer tool (Windows 7, 8 en 10)
User manual Dealer Tool

With the usage of Windows 10, it is possible that service cables which are ordered before May 2016 has problems with connecting. If you have such a problem please contact our service department.
