Trapondersteuning Van Raam elektrische fietsen (e-bikes)

Van Raam heeft sinds 2011 een eigen elektrische trapondersteuning systeem, het Silent systeem. De motoren, de accu’s, de controller, het smart display en de software zijn door en voor Van Raam ontwikkeld, speciaal voor de aangepaste fietsen.

Het Silent systeem kenmerkt zich door:

Smart e-bike
De eenvoudige bediening;
3 trapondersteuningsstanden + starthulp;
Vrijwel geruisloze motor;
De zeer krachtige elektromotoren;
Moderne en efficiënte elektronica;
Uiterst hoogwaardige en veilige accu’s;
Individueel te programmeren ondersteuning aangepast op de beperking;
Zowel voor- als achteruit fietsen met ingeschakelde trapondersteuning;

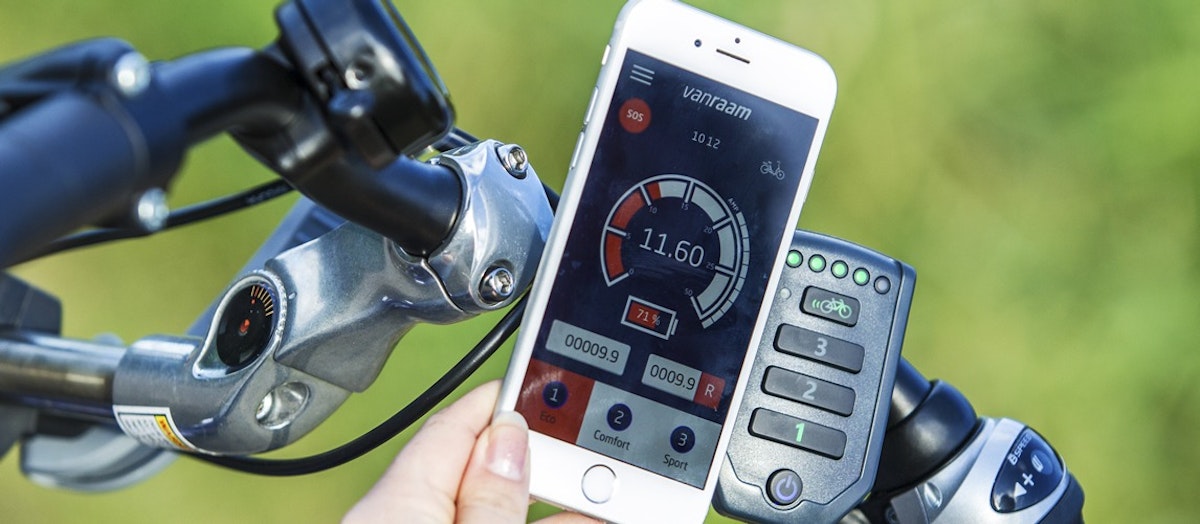

Een smartphone app waarmee de fietsinstellingen gewijzigd kunnen worden, er een SOS-bericht gestuurd kan worden en waarbij actuele fietsgegevens, zoals snelheid, afstand, accustatus bekeken kan worden.

Twijfel je of trapondersteuning iets voor jou is? Lees dan de artikelen 'Wel of geen trapondersteuning op een aangepaste fiets?' en '6 voordelen van trapondersteuning op een aangepaste fiets' voor meer informatie.

Het Silent elektrosysteem is een 36 volt systeem. Er worden motoren gebruikt met een maximaal nominaal continu vermogen van 250 Watt. De trapas is uitgerust met een bewegingssensor en een krachtsensor. In combinatie met het unieke softwaresysteem wordt er voor een optimale ondersteuning en een efficiënt stroomverbruik gezorgd. De ondersteuning kan gelijkmatig op- en afgebouwd worden, hierdoor worden plotselinge acties van de motor voorkomen.

Het Silent Elektrosysteem is in 2012, 2013, 2014, 2015, 2016, 2017 en 2018/2019 in Duitsland als wereldwijde “test-sieger” (test-winnaar) naar voren gekomen.

Je kunt met alle driewielfietsen met het Van Raam Elektrosysteem achteruit fietsen als de trapondersteuning ingeschakeld is. Dit geldt niet als de fiets is voorzien van een terugtraprem. Lees meer in het artikel: 'Achteruit fietsen met trapondersteuning op een aangepaste fiets'.

Smart display/bediening elektrische Van Raam fiets

Het smart display van het Silent Elektrosysteem is uitgevoerd met een aantal knoppen. Aan/uit knop: Je kunt het systeem aan zetten door kort op de aan/uit knop te drukken. Je zult zien dat het systeem standaard start in stand 1. Het systeem is uit te zetten door de aan/uit knop ca. 2 sec in te drukken.

Aan/uit knop;
1: Ondersteuningstand 1 (Eco);
2: Ondersteuningstand 2 (Comfort);
3: Ondersteuningstand 3 (Sport);
Fiets symbool: Starthulp.

Het Silent Elektrosysteem van een Van Raam fiets maakt gebruik van verschillende ondersteuningsstanden, namelijk 1, 2 en 3. Stand 1 wordt gebruikt als je niet veel ondersteuning nodig hebt en een hoge actieradius wilt. Stand 2 geeft meer ondersteuning, in deze stand is de actieradius kleiner dan in stand 1. Stand 3 wordt normaal gebruikt als bergstand of sportstand. Deze stand geeft veel ondersteuning zodat je snel op snelheid bent en/of gemakkelijk een heuvel op kunt. De actieradius van deze stand is vaak wat geringer.

Starthulp

Het Silent elektrosyteem is uitgerust met een starthulp. Als de starthulp wordt bediend krijg je ondersteuning van het systeem zonder dat je mee trapt. Bij de fietsen met het Elektrosysteem vanaf juli 2014 heeft de starthulp de functie om tijdens het fietsen extra te ondersteunen (boost). Als je tijdens het fietsen de starthulp bedient, krijg je de maximale ondersteuning van de ingeschakelde stand, waardoor je geen kracht meer hoeft te zetten.

Accu indicatie

De status van de accu wordt weergegeven door gekleurde indicatie LED’s. Deze accu indicatie bestaat uit vijf groene LED’s waarvan de meest linkse ook rood kan branden. De accu indicatie geeft aan hoe vol de accu nog is. Hoe meer LED’s er aan zijn des te voller de accu is. Zodra de laatste LED rood begint te knipperen is de accu bijna leeg en dan zal de motor niet meer ondersteunen tijdens het fietsen. De schakelbare verlichting werkt dan nog wel.

Overige functies

Het systeem is optioneel uit te voeren met centraal geschakelde verlichting. De verlichting is te schakelen met de aan/uit knop van het display. Tevens heeft het smart display een automatische dimfunctie, alle LED’s gaan dan minder fel branden. Lees meer over hoe de verlichting via het Van Raam elektrosysteem werkt in het artikel 'Verlichting via het Van Raam elektrosysteem'.

Instructievideo display trapondersteuningssysteem

Ben je op zoek naar duidelijke instructies en uitleg over de werking van het Van Raam trapondersteuningssysteem? Lees dan het artikel 'Instructie display Van Raam trapondersteuningssysteem' en bekijk onderstaande video.

Bekijk meer video's over onze fietsen op de video pagina.

Hoe herken je het Van Raam elektrosysteem?

We zien dat Van Raam fietsen af en toe worden voorzien van een ander elektrosysteem, dit kan zeer nadelige gevolgen hebben waar we iedereen voor willen waarschuwen. Lees in het artikel 'Hoe herken je het Van Raam elektrosysteem?' 7 kenmerken en functies hoe je een Van Raam fiets met trapondersteuning (geleverd na juni 2016) eenvoudig kunt herkennen.

Ons elektrosysteem herkennen

De Silent accu's

Tot midden 2012 heeft Van Raam gebruik gemaakt van Nikkel metaalhybride (NIMH) accu’s. Vanaf 2012 maakt Van Raam gebruik van Lithium Ion (Li-ion) accu’s.

De driewielfietsen hebben allemaal een Cube Li-ion pakket. De Balance, de tweewiel Tandems Kivo en Twinny, de rolstoelfietsen, de riksja fiets Chat, en de Viktor en Viktoria van Van Raam hebben een Slim Li-ion pakket.

De uiterst hoogwaardige accu’s worden in Nederland geproduceerd en gaan vele laadcycli mee. De Li-ion accu’s hebben 2 jaar garantie met een maximum van 500 laadcycli. Lees meer over laadcycli in het artikel 'Wat zijn laadcycli van Van Raam accu's?' De Accu’s hebben een zeer hoge capaciteit, op een aantal fietsen is het mogelijk 2 accu’s te gebruiken die samen een maximale capacity hebben van 1760 Wh.

Van Raam levert een geruisloze en krachtige (6 Ampère) lader bij de accu’s. Deze lader is uitgerust met een zelfzoekende magnetische connector, zodat deze eenvoudig en met 1 hand te verbinden is met de accu.

Een Van Raam accu mag/ kan niet gereviseerd worden i.v.m veiligheid en onjuiste werking van het elektrosysteem.

Vraag je jezelf af hoe je de accu's het beste kan opladen en hoe ze werken? Bekijk dan onze video en het artikel "Hoe werkt een Van Raam accu en het opladen". Lees ook het artikel ''Veelgestelde vragen over Van Raam accu’s'' voor meer informatie over onze accu's. In het artikel "7 meest gestelde vragen over de Van Raam acculader" vind je meer informatie over de acculader.

	Cube (Li-ion)	Cube Heavy (Li-ion)	Slim (Li-ion)
Nominale spanning	36V DC	36V DC	36V DC
Capaciteit (Ah)	11,4 Ah	24,8 Ah	13,6 Ah
Capaciteit (Wh)	410 Wh	880 Wh	490 Wh
Gewicht	4,1 kg	6 kg	3 kg
Geheugen effect	Nee	Nee	Nee
Slaapstand	Ja	Ja	Ja

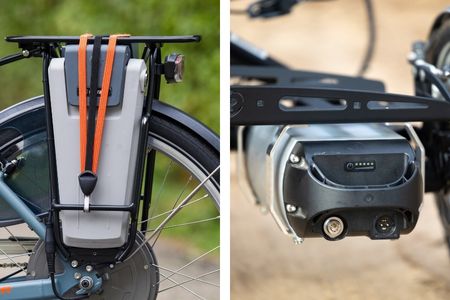

Van Raam accus cube accu slim accu Rosenberger connector

links: slim accu, rechts: cube accu

De Cube en Slim accu’s zijn uitgevoerd met een batterij status indicatie, deze bevindt zich op de accu. Bij de Cube is dit net boven het handvat en bij de Slim accu is dit aan de zijkant. De indicatie bestaat uit een knop en vijf groene LED’s. Als er één keer op de knop gedrukt wordt laat de indicatie zien hoe vol de accu nog is. Ook kan door één keer drukken op de knop naast de led-indicatie de accu uit de slaapstand gehaald worden.

Actieradius

De actieradius van de accu is afhankelijk van vele factoren. Daarom geeft Van Raam een schatting van de actieradius af. De grootste factoren zijn de capaciteit van de accu en het model fiets dat je in bezit hebt. Daarnaast zijn het totale gewicht van de fiets inclusief gebruiker, de kracht die de fietser op de pedalen zet, de belading, de ondersteuningsstand die je kiest, de conditie van de banden, het wegdek en het weer ook factoren die van invloed zijn. Als dit alles negatief is kan het maar zo 50 kilometer zijn. Indien alles gunstig is kan het wel ruim 70 kilometer zijn. Lees hier meer over in het artikel 'Hoeveel kilometer gaat de accu van een elektrische fiets mee'.

Als het in de herfst- en wintermaanden weer wat kouder wordt hebben de accu's van elektrische fietsen meer aandacht nodig. Meer hierover lees je in het volgende artikel: Tips voor optimale prestatie accu elektrische Van Raam fiets.

Van Raam motoren

Voor het Silent elektrosysteem zijn drie verschillende motoren, de VR1F, VR2F en de VR2R. Deze motoren leveren een maximaal nominaal continu vermogen van 250 Watt. De VR2F en de VR2R zijn sterkere motoren dan de Silent VR1F. De VR2F en de VR2R zijn met name bedoeld voor de zwaardere duofietsen, bij gebruik in een bergachtige omgeving of bij weinig trapvermogen van de fietser. De motoren van Van Raam zijn onderhoudsvrije borstelloze direct-drive motoren. Tevens zijn de motoren erg stil en hebben ze een gunstig stroomverbruik. Lees meer over de Van Raam motoren in het artikel 'Waarom voor- of achterwielmotor in plaats van middenmotor'.

Van Raam maakt gebruik van wielmotoren, ook wel hubmotoren genoemd, in de fietsen. In de fietswereld wordt ook veel gebruik gemaakt van middenmotoren. Lees hier meer over in het artikel 'Hoe vergelijk je het koppel van een midden- en hubmotor ?'

Meer over de motoren

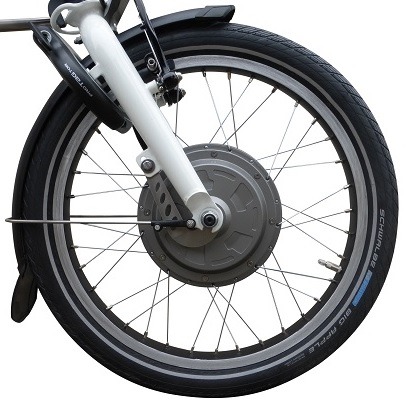

Motor: VR1F Silent

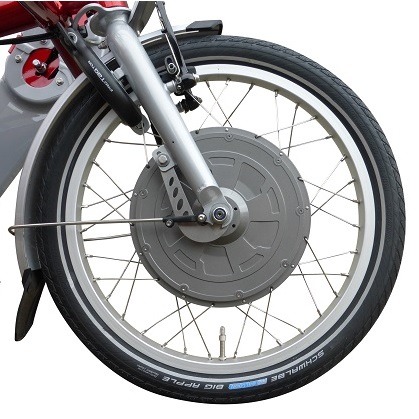

Motor: VR2F Silent HT

Motor: VR2R Silent HT

Overzicht van de door Van Raam gebruikte motoren

	VR1F Silent	VR2F / VR2R Silent HT
Maximaal nominaal continu vermogen	250 W	250 W
Nominale spanning	36 V	36 V
Maximaal koppel	45Nm	60Nm
Geluid motor	Nihil	Nihil
Starthulp	Ja	Ja
Achteruitrijfunctie	Ja	Ja
Maximaal ondersteunde snelheid	Instelbaar, max. 25 km/h	Instelbaar, max. 25 km/h
Gewicht	5,7 kg	7 kg
Systeem	Borstelloos /direct drive	Borstelloos / direct drive
Slijtagegevoeligheid	Nihil	Nihil
Snelheidsregeling met gashendel mogelijk	Ja	Ja

De Gashendel

Elke fiets van Van Raam die is uitgevoerd met een Silent systeem kan ook uitgevoerd worden met een gashendel. Dit is standard de duimgashendel. De gashendel neemt de functie over van de startknop op het smart display en zorgt ervoor dat de fiets kan rijden (maximaal ca. 5 km per uur) zonder dat er meegetrapt wordt. Als je tijdens het fietsen de gashendel bedient krijg je meteen de maximale ondersteuning van de ingeschakelde ondersteuningsstand.

Met de gashendel kan je ook achteruitrijden. Zodra je de fiets in de achteruit schakelt zie je op het display al de ondersteuningstanden oplichten. Als je dan de gashendel bedient zal de fiets met circa 5km/h achteruit rijden.

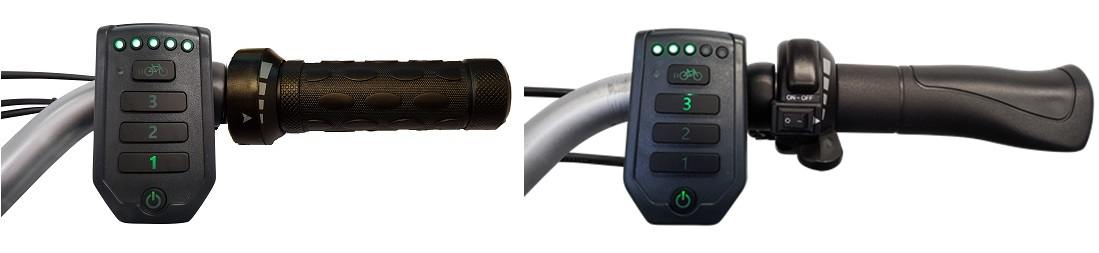

gashendels Van Raam elektrische aangepaste fietsen

Foto links: handgashendel, foto rechts: duimgashendel

Instellen Silent elektrosysteem

Het Silent Elektrosysteem is zeer ruim instelbaar. Zo kan het systeem klantspecifiek ingesteld worden.

Het systeem kan door kracht gestuurd worden. Hoe meer kracht er gezet wordt op de pedalen, hoe meer ondersteuning de fiets geeft. De verhouding tussen de kracht die gezet wordt en de ondersteuning die de fiets geeft kan ingesteld worden. Het systeem kan ook alleen door beweging gestuurd worden. Dan hoef je als eindgebruiker van de fiets enkel de pedalen bewegen om ondersteuning te krijgen. Dit wordt Pedelec genoemd. Vaak wordt de fiets aangestuurd door een combinatie van kracht en pedelec. Het instellen van het Silent elektrosysteem wordt alleen gedaan door Van Raam en de dealers.

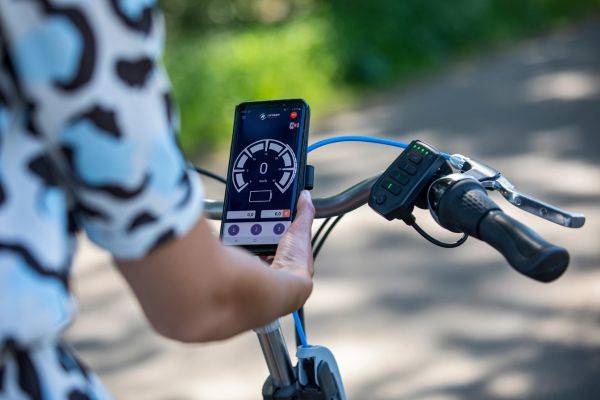

Het is ook mogelijk het recept van de fiets aan te passen met de Van Raam e-bike app. Dit is mogelijk met fietsen geleverd vanaf Mei 2016. Oudere fietsen van Van Raam kunnen omgebouwd worden zodat ook deze met de Van Raam e-bike app kunnen verbinden.

Gewichtstoename van de fiets door trapondersteuning

Het gewicht van uw fiets zal toenemen door de trapondersteuning. Het totaal extra gewicht van de motor, de accu en andere onderdelen zijn afhankelijk van het type. Dit varieert tussen de 9 en 15 kg extra gewicht.

Gebruiksaanwijzing Van Raam fiets

Je kan de gebruiksaanwijzing van een Van Raam fiets vinden op de Van Raam website. Bekijk hiervoor de productpagina van de desbetreffende fiets. Je vindt de gebruiksaanwijzing onder het tabblad prijs/documentatie.

Voor vragen over onderhoud en actieradius zie ook de veelgestelde vragen bij FAQ.

Prijzen Van Raam trapondersteuning

Bij Van Raam staat kwaliteit hoog in het vaandel. Het doet ons dan ook goed om internationale erkenning te krijgen voor onze aandrijfsystemen.

ExtraEnergy test 2018-2019

Met trots kunnen we mededelen dat onze Duitse partner Utopia Velo, fabrikant van kwalitatief hoogwaardige fietsen, in de ExtraEnergy test 2018-2019 als winnaar in 3 van de 13 categorieën naar voren is gekomen met het Silent aandrijfsysteem van Van Raam.

Het betreft de categorieën Family, Lifestyle en Tour. Met name de grote motorkracht, efficiëntie en actieradius van het aandrijfsysteem worden geroemd.

Aan de ExtraEnergy test 2018-2019 deden 71 andere fietsen mee met aandrijfsystemen van grote fabrikanten zoals Shimano, Bosch, Yahama, Stromer, etc. In 2012, 2013, 2014, 2015, 2016 en in 2017 is de trapondersteuning ook als winnaar naar voren gekomen.

Lees hier meer over ExtraEnergy test 2018-2019.

Meer over de ExtraEnergy test

Garantie

Let op dat je een origineel af fabriek gemonteerd Van Raam trapondersteuning systeem hebt. De trapondersteuning van Van Raam herken je aan de Van Raam logo’s op de accu, het display en de specifieke eigenschappen zoals achteruitfietsen met trapondersteuning.

Waarschuwing: Indien er aanpassingen of veranderingen aan de fiets zijn gedaan door andere partijen dan Van Raam die leiden tot storingen of problemen, dan zal Van Raam hier geen garantie op verlenen. Tevens zal bij aanpassingen door derden de originele CE verklaring op de fiets vervallen. Het ontbreken van CE verklaring kan tot problemen bij de verzekering leiden bij eventuele schade of aansprakelijkheid.

Oudere elektrosystemen en motoren van Van Raam

Heeft u niet het nieuwste elektrosysteem met smart display, lees dan het artikel: Oude Van Raam motoren/trapondersteuning

Downloads software

Software voor Silent systeem:
Driver USB Silent
Van Raam Dealer tool (Windows 7, 8 en 10)
Handleiding Van Raam Dealer Tool

Bij gebruik van Windows 10 is het mogelijk dat USB Silent uitleeskabels welke voor mei 2016 zijn geleverd problemen met de verbinding veroorzaken. Indien dit het geval is neem dan met de Van Raam Serviceafdeling contact op.
