Wie man das Drehmoment von Mittel- und Nabenmotor vergleicht

Was ist das Drehmoment des Motors?

Nabenmotoren (wie die Motoren van Van Raam) haben eine lange Lebensdauer. Viele E-Bikes haben jedoch einen Mittelmotor, bei dem das Drehmoment immer höher ist als bei einem Radnabenmotor. Diese Drehmomente kann man jedoch nicht direkt miteinander vergleichen.

Die Kraft des Motor wird Drehmoment genannt, das in Newtonmeter (Nm) angegeben wird.10 Newton entsprechen 1 kg. Angenommen ein Motor hat 100 Nm und man befestigt einen 1 Meter langen Stock am Motor, dann kann dieser an der Spitze des Stockes 10 kg heben.

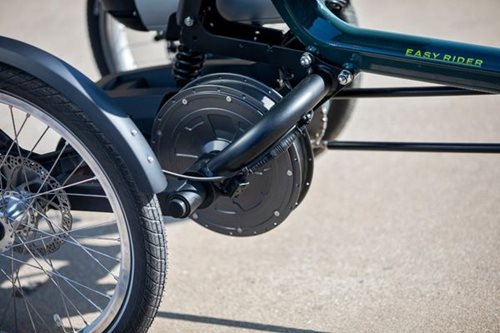

Das Drehmoment eines Radnabenmotors wird an der Motorachse gemessen, worum der Motor sich dreht. Bei einem Mittelmotor wird das Drehmoment am Tretlager gemessen. Aus diesem Grund sind die Motoren nicht direkt miteinander vergleichbar.Wichtig zu erwähnen ist, dass das Drehmoment nicht vom Radumfang abhängt. Ob der Motor ein großes oder kleines Rad antreibt, ist für das Drehmoment nicht entscheidend.

Drehmoment vergleichen

Um die Kraft vergleichen zu können, muss die Kraft an der gleichen Stelle untersucht werden. In diesem Artikel wird die Kraft auf das Antriebsrad untersucht. Das ist die Kraft, die das Fahrrad tatsächlich aufbringen kann.

Zum Vergleich des Drehmoments muss man ausrechnen, welches Drehmoment auf das Antriebsrad gelangt. Für Fahrräder mit Nabenmotor im Rad ist dies einfach. Das entspricht dem Drehmoment des Motors. Bei Fahrrädern, wobei der Nabenmotor das Rad über eine Kette antreibt, muss das Übersetzungsverhältnis (wie schnell dreht sich das eine Kettenrad im Verhältnis zum anderen) zwischen den Zahnrädern am Motor und Rad berücksichtigt werden.

Letzteres gilt auch für den Mittelmotor, wobei jedoch das Übersetzungsverhältnis zwischen dem Tretlager und dem Hinterrad berücksichtigt werden muss. Hierbei muss die Nabenschaltung berücksichtigt werden. Die Nabe hat aufgrund des Schaltens einen negativen Einfluss auf das Drehmoment.

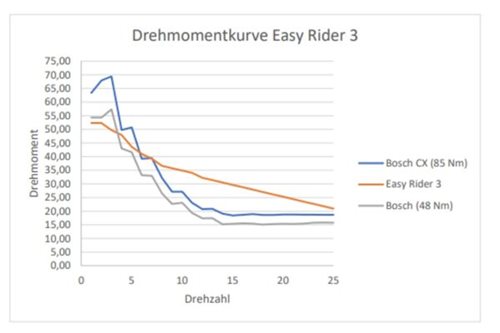

Easy Rider Dreirad mit Radnabenmotor verglichen mit 2 Mittelmotoren

In der Grafik sehen Sie das Drehmoment des Easy Rider Dreirad im Vergleich zu 2 Mittelmotoren.

Hier ist gut zu erkennen, dass das Drehmoment des Mittelmotors mit 85 Nm am Anfang stärker ist, bei höherer Geschwindigkeit jedoch geringer wird und sogar unter das Drehmoment des Nabenmotors fällt. Hierbei wird die Schaltung berücksichtigt: Bei einer Trittfrequenz von 40 UPM (Umdrehungen pro Minute) wird in den nächsten Gang geschaltet. Man hat sich auf 40 UPM festgelegt, da die Zielgruppe von Van Raam häufig mit dieser Geschwindigkeit fährt.

Darüber hinaus ist zu erkennen, dass ein Mittelmotor von 48 Nm im gesamten Verlauf des Drehmoments nur für kurze Zeit etwas stärker als ein Radnabenmotor ist. Mit dem Bosch CX haben Sie bis 5 km/h etwas mehr Kraft, danach werden Sie jedoch weniger Kraft als bei einem Easy Rider Dreirad mit einem Radnabenmotor haben.

Ab einer Radfahrgeschwindigkeit von ungefähr 6 km/h ist das Drehmoment eines Easy Rider mit Radnabenmotor stärker als ein Mittelmotor.

Zusammenfassend: Wie vergleicht man das Drehmoment?

Das Drehmoment eines Mittelmotors ist nicht ohne Weiteres mit dem Drehmoment eines Radnabenmotors vergleichbar. Das Drehmoment des Motors muss in das Drehmoment des Antriebsrades umgerechnet werden, einschließlich aller Übersetzungsverhältnisse. Darüber hinaus ist es bei einem Mittelmotor wichtig, die Nabenschaltung und den eingestellten Gang zu berücksichtigen.

Das Drehmoment der Van Raam Motoren ist bei einer höheren Geschwindigkeit stärker als das Drehmoment eines Mittelmotors.

Warum Front- und Heckmotor anstelle von Mittelmotor?

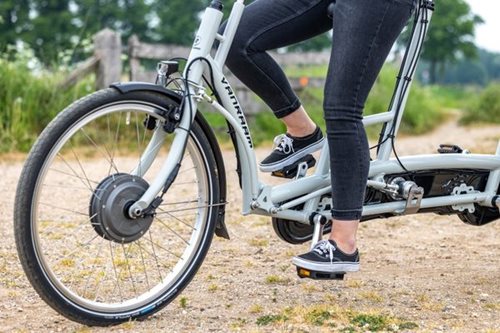

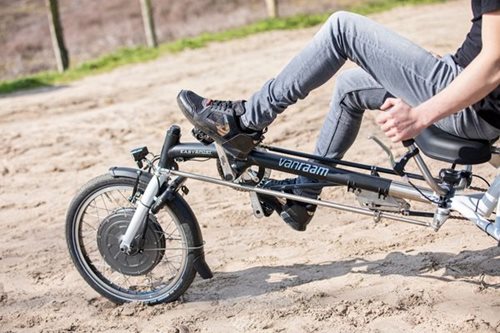

Der Motor der Tretunterstützung befindet sich bei den Van Raam Fahrrädern im Vorderrad, im Hinterrad oder auf der Hinterachse zwischen den Rädern. Aber warum eigentlich? Und was ist der Vorteil eines Frontmotors, Heckmotors und eines Motors auf der Hinterachse im Gegensatz zum zum Mittelmotor? Lesen Sie alles hierzu im Artikel ‘Warum ein Front- oder Heckmotor statt Mittelmotor?’.
