Drie vragen en antwoorden over de Van Raam 3D-scanner

Van Raam is producent van aangepaste fietsen voor mensen met een beperking. De fietsen worden geproduceerd in Varsseveld, in één van de schoonste en slimste fabrieken in Nederland. In ons moderne bedrijf hebben we een innovatief bedrijfsbeleid en maken we gebruik van innovatieve en moderne technieken. Om onze fietsen continu te verbeteren en om innovatief te blijven, heeft Van Raam nu ook een 3D-scanner. Vraag je jezelf af wat een 3D-scanner is en waarvoor deze bij Van Raam wordt gebruikt? Lees dan verder en ontdek meer!


1. Wat is een 3D-scanner?

Een 3D-scanner is een innovatief apparaat dat een 3D-beeld van een object opneemt. Het resultaat is een digitaal 3D-model dat naar de computer wordt overgebracht.

De 3D-scanner scanbox is een afgebakende ruimte met een grote draaitafel in het midden. Naast de tafel staat een robotarm met een scanner. Deze scanner scant verschillende objecten op de draaitafel met behulp van geprogrammeerde bewegingen. Zo kan de scanner deze objecten digitaal en volledig automatisch vastleggen. Dit biedt de mogelijkheid om de productie aan te sturen en aan te passen. Het is ook mogelijk om de gescande objecten vervolgens in 3D te printen. Interessant om te weten: Je kunt alles scannen met de scanner, zolang het object niet beweegt en niet te glanzend of te transparant is. Hieronder zie je enkele impressies van de Van Raam 3D-scanner:

Fun2Go frame Van Raam 3D-scanner

3D-scannen van het Fun2Go frame

Computer Van Raam 3D Scanner

Instellen van de computer voor de scanner

Drie belangrijke vragen en antwoorden over de Van Raam 3D-scanner

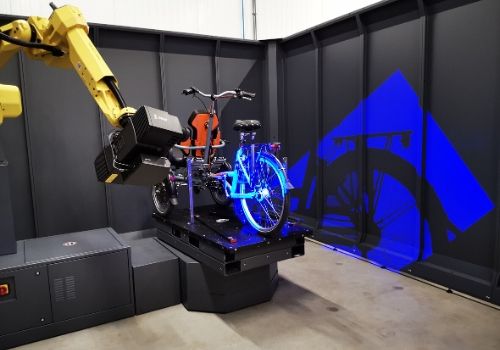

Een complete OPair rolstoelfiets scannen

Van Raam 3D Scanner

De bewegende scanner

'Op deze manier kan het productieproces worden geoptimaliseerd en kan de kwaliteit van de aangepaste fietsen worden gegarandeerd.'

2. Waarvoor gebruikt Van Raam een 3D-scanner?

Van Raam maakt aangepaste fietsen voor mensen met een beperking die niet meer op een tweewielfiets kunnen fietsen. Kwaliteit en innovatie zijn erg belangrijk. Met de nieuwe 3D-scanner kunnen fietsen en losse fietsonderdelen worden gescand om een digitale kopie van de ‘echte’ fiets te maken. Vervolgens kunnen de 3D-modellen en ontwerpen die gemaakt zijn voordat de R&D-afdeling de fiets produceerde, worden vergeleken. Hierbij kunnen dan eventuele afwijkingen worden opgespoord. Dit zijn de vier belangrijkste redenen voor Van Raam om een 3D-scanner te gebruiken:

  • Optimaliseren van het productieproces

  • Kwaliteit garanderen

  • Verdere ontwikkeling

  • Innovatief blijven

3D Scan Van Raam Opair

Je kunt bijvoorbeeld de achterkant van het OPair rolstoelfiets frame scannen. Op basis van deze scan heeft Van Raam de lasmal voor het lassen aangepast, zodat het frame nog beter en met meer nauwkeurigheid uit de lasrobot komt en zo dus geoptimaliseerd wordt. Overigens kan een scan nooit alles 100% op groen hebben (zie de afbeelding), dit is bijna onmogelijk omdat de buizen altijd een beetje kromtrekken door de hitte tijdens het lassen.

Op deze manier kan het productieproces worden geoptimaliseerd en de kwaliteit van de aangepaste fietsen gegarandeerd worden, omdat de laserrobots en de lasrobots snel kunnen worden aangepast indien dit nodig is. Dit is gebaseerd op de uitkomst van de scangegevens. Vraag je je af hoe vaak dit gebeurd? Tijdens de productie worden regelmatig steekproefsgewijze scans en andere tests uitgevoerd.

"Een scan van het frame van de Fun2Go duofiets duurt 5 minuten."

Bekijk de 3D-scanner in actie:

Bekijk de 3D-scanner en bekijk ook de video over hoe Van Raam middels de GOM 3D-scanner  aangepaste fietsen veilig de weg op brengt.

3. Hoe werkt een 3D-scanner?

De Atos Scanbox van het merk GOM gebruikt lasers om voor elke meting een compleet veld met 3D coördinaten aan te geven. Binnen enkele seconden worden tot 16 miljoen onafhankelijke meetpunten per scan vastgelegd. De draaitafel in de scanbox automatiseert het hele proces. Het object hoeft dus niet handmatig in alle richtingen te worden gedraaid.

De scanner projecteert een raster terwijl de camera de vorming van het object meet. De hoek tussen de camera en de laser en de afstand tussen de camera, de laser en het object worden gebruikt om de ruimtelijke coördinaten van het object te bepalen. Met behulp van referentiepunten op de draaitafel kan de scanner de afmetingen van het object bepalen en eenvoudig meerdere scans in elkaar passen om één 3D-model te maken. Een positief voordeel is dat het een hoge nauwkeurigheid heeft van 0,02 mm. Het resultaat is dat de meetgegevens worden gekenmerkt door een zeer hoge gedetailleerde weergave, waardoor zeer kleine onderdeelfuncties kunnen worden gemeten.
